First pass

Words

DRL(Deep Reinforcement Learning) FTC(Fault-Tolerant Control) : Fault-tolerant control aims at a gradual shutdown response in automated systems when faults occur FDI(Fault detection and isolation) POMDP(Partially Observed Markov Decision Process) PPO(Proximal Policy Optimization) Algorithm GAE(Generalized Advantage Estimation) Denavit-Hartenberg Convention(DH convention)

5C

1. Category : DRL을 적용한 FTC RL embodied AI 시스템 개발
2. Context
   1. FTC : [[Diagnosis and Fault-Tolerant Control]]
   2. Innovative FTC : [[Fault-tolerant scheme for robotic manipulator—Nonlinear robust back-stepping control with friction compensation]]
   3. Fault Detection w/ NN: [[Fault detection on robot manipulators using artificial neural networks]]
3. Correctness : Not evaluated yet
4. Contributions
   1. Unified Approach : Fault detection, diagnosis, control을 하나의 시스템으로 묶어서 반응 시간에 이점을 가져가고 잠재적으로 복잡도를 줄임
   2. Adaptability : DRL 에이전트는 훈련 단계에서 모델링 되지 않은 결함을 포함한 넓은 범위의 fault에 대응하는 방법을 배워 시스템의 강건성을 높임
   3. Efficiency : Raw sensory data를 직접적으로 처리하여 복잡한 feature 엔지니어링이나 intermediate representations에 대한 필요를 제거함
   4. Scalability : 로봇 시스템의 복잡도가 높아짐에 따라 DRL적 접근은 전통적인 방법보다 잠재적으로 scale에 좀 덜 영향을 받음
   5. Continuous Learning : 시스템은 real time으로 policy를 업데이트 하도록 설계되어 새로운 시나리오나 작동 환경이 바뀌어도 실시간으로 적응 가능
5. Clarity : Not evaluated yet

Second pass

Methodology

Problem Formulation

Real-world 시나리오에서 에이전트가 주변의 모든 환경을 관측할수는 없고, joint malfunction 상황에서도 robotic manipulator가 task를 완료할 수 있도록 POMDP를 활용하여 문제를 정의함. 또한 모든 task Franka Robot으로 서랍을 여는것으로 정의됨.

Observation Space 시간 $t$에서의 obseravtion $s_t$는 로봇과 서랍 모두의 현재 관절의 각도와 속도를 나타낸다.

\[s_t = [\theta_1,\theta_2,\ldots,\theta_9,\dot{\theta_1},\dot{\theta_2},\ldots,\dot{\theta_9},\delta_d,\dot{\delta_d},\bar{x}_b,\bar{y}_b,\bar{z}_b] \tag{1}\]

$\theta_i, \dot{\theta}_i$는 각각 로봇의 $i$ 번째 관절의 각도와 속도를, $\delta_d,\dot{\delta}_d$는 서랍의 위치와 속도를, $x,y,z$는 로봇 그리퍼와 서랍 사이의 $x,y,z$ 거리를 나타낸다.

Action Space 시간 t에서의 action $a_t$는 로봇 관절의 control 입력과 end-effector position을 나타낸다. \(a_t = [\theta_1,\theta_2,\ldots,\theta_9] \tag{2}\)

관절에 arbitrary angle과 속도를 적용할 수 없으므로 각 관절의 upper/lower limit으로 각도를 다듬어야 한다.

Reward Function

Distance reward는 로봇의 그리퍼와 서랍의 손잡이의 거리가 최소화 하도록 설계되었으며 Euclidean distance를 이용해 계산한다.

Rotation reward는 로봇의 그리퍼 방향을 서랍 손잡이와 일치시키도록 설계되었다.

Around handle reward는 로봇의 손가락이 서랍 손잡이에 올바르게 위치하도록 설계되었다.

Open reward 는 로봇이 서랍을 많이 열수록 reward를 더 주도록 설계되었다.

\[r=w_\text{dist}\cdot r_\text{dist}+w_\text{rot}\cdot r_\text{rot}+w_\text{handle}\cdot r_\text{handle}+w_\text{open}\cdot r_\text{open}\]

각 $w$는 distance, rotation, around handle, open reward에 대한 scaling factor이다.

Reinforcement Learning Framework

PPO Algorithm은 구현의 용이성과 뛰어난 실증적 성능의 균형을 맞춘 on-policy RL 알고리즘이다.

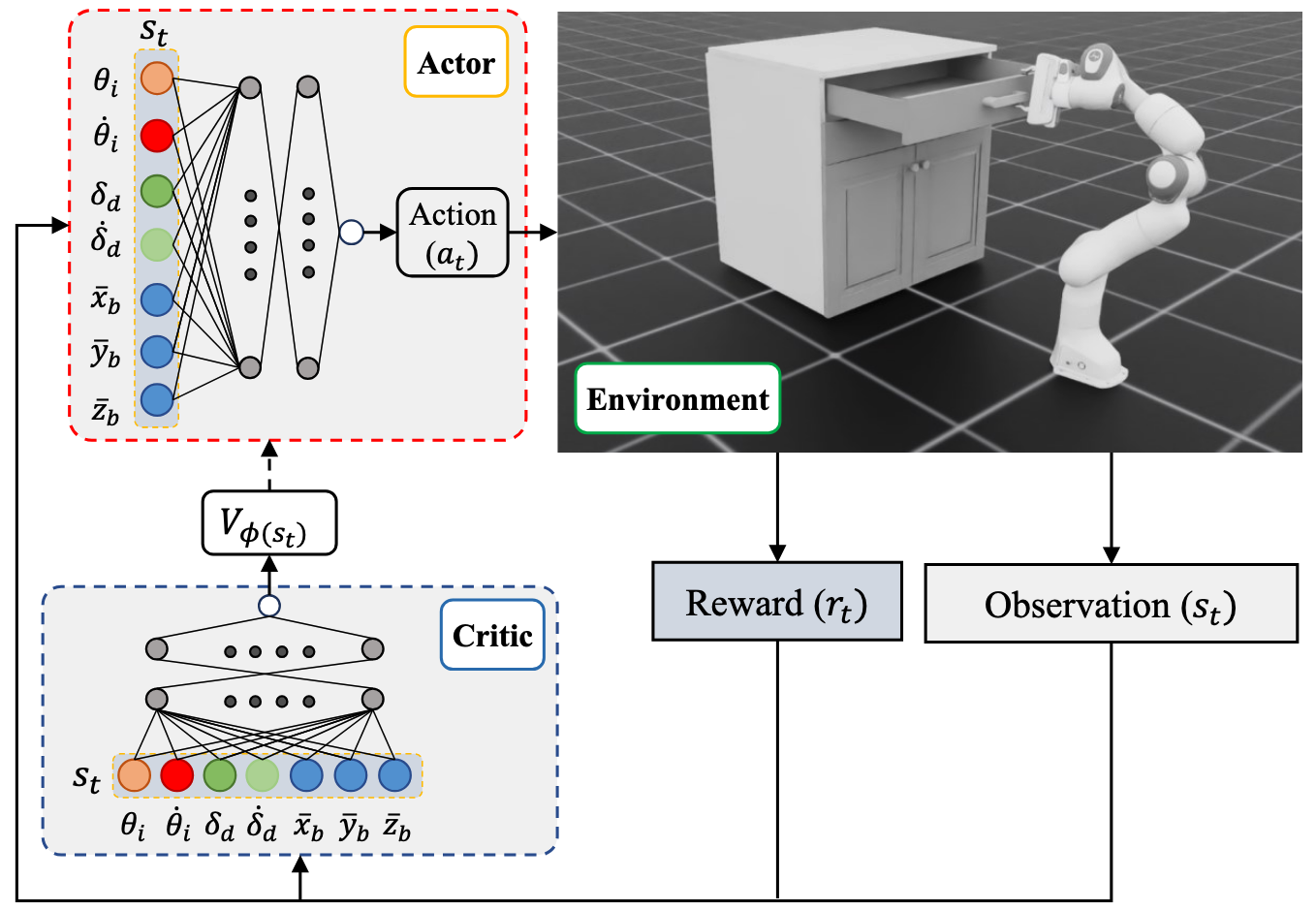

PPO 활용을 위해서 actor networks와 critic networks 두 개의 신경망을 적용하였다. Actor 네트워크는 로봇의 action $(a_t)$를 출력하고, critic 네트워크는 해당 상태에서 예상되는 출력을 측정한다. 두 네트워크 모두 동일한 3층 신경망을 사용한다.

신경망의 첫 두 레이어는 ReLU activation을 활용해 output dimension을 512에서 256으로 줄이고, 마지막 레이어는 네트워크에 따라 Tanh activation을 활용한다.

Agent Training은 다음 세 단계를 순차적으로 따른다.

Initialization : Policy Network $\pi_\mathcal{v}$를 파라미터 $\mathcal{v}$로 초기화한다. Value Netowrk $V_\phi$는 파라미터 $\phi$로 초기화한다. 추가로 discount factor $\gamma$, clipping parameter $\epsilon$도 설정한다.

Collecting Trajectories : 지금 상태의 궤적 $s_t$, 액션 $a_t$, 리워드 $r_t$를 수집하기 위해 주변 환경과 상호작용한다. 이 상호작용은 policy network에서 샘플링된 동작을 실행하고 그 결과로 나타나는 상태와 보상을 관찰하는 것을 포함한다.

Computing Returns and Advantages : 매 타임스텝 $t$마다 discounted return $R_t$를 계산한다.

\[R_t = \sum^{T-t}_{k=0} \gamma^k r_{t+k} \tag{12}\]

$R_t$는 타임스템 $t$에서 반환되는 값이고 $\gamma$는 discount factor, $r_{t+k}$는 타임스텝 $t+k$에서의 리워드이다.

Advantage 추정치 $A_t$는 GAE를 통해 계산한다.

\[A_t = \delta_t+(\gamma\lambda)\delta_{t+1}+\ldots+(\gamma\lambda)^{T-t+1}\delta_T, \tag{13}\]

이때

\(\delta_t = r_t + \gamma V_\phi(s_{t+1})-V_\phi(s_t) \tag{14}\) $\lambda$는 GE smoothing parameter, $\delta_t$는 temporal difference error, $V_\phi(s_t)$는 $s_t$에서의 value 측정값, $r_t$는 타임스텝 t에서의 reward이다.

이후의 과정은 표준적인 PPO 학습 과정이다.

Simulation and Experiment Setup

RL 프레임워크의 강건성을 측정하기 위해 두 종류의 joint malfunction을 시뮬레이션 하였다.

• Permanently Broken Joint : 로봇 관절 중 하나가 task 수행 처음부터 끝까지 작동하지 않음
• Intermittently functioning joint : 로봇 관절 중 하나가 랜덤하게 작동하거나 작동하지 않음.

측정을 위한 primary metric은 다음과 같다

• Success rate of completing the task.
• Time taken to complete the task.

  Inverse Kinematics

  Denavit-Hartenberg Parameters and Inverse Kinematics Solving

  Forward Kinematics

Manipulator의 Forward Kinematics는 DH parameter로부터 도출된 각 링크의 homogeneous transformation 행렬을 곱하여 얻는다. 이때 $i$번째 joint의 transformation matrix $A_i$는 다음과 같다.

\[A_i= \begin{bmatrix} \cos\theta_i & -\sin\theta_i\cos\alpha_i & \sin\theta_i\sin\alpha_i & a_i\cos\theta_i \\ \sin\theta_i & \cos\theta_i\cos\alpha_i & -\cos\theta_i\sin\alpha_i & a_i\sin\theta_i \\ 0 & \sin\alpha_i & \cos\alpha_i & d_i \\ 0 & 0 & 0 & 1 \end{bmatrix} \tag{21}\]

Base frame 부터 end-effector frame 까지의 전체 transformation은 다음과 같이 정의한다.

\[T_0^7=\prod_{i=1}^7 A_i \tag{22}\]

Inverse Kinematics(IK) IK는 end-effector의 가 최종적으로 도달할 위치와 방향이 주어졌을 때 joint angle $\theta_i$를 찾는다.

저자는 Jacobian pseudo-inverse를 기반으로한 반복적 접근으로 IK를 찾았다. IK를 찾는다는 것의 최종 목표는 end-effector의 현재 방향/위치와 최종 방향/위치 사이의 에러를 최소화 하는데 있으며, joint angle의 업데이트 규칙은 다음처럼 정의한다.

\[\Delta\theta = J^+(x_d-x) \tag{23}\]

$\Delta\theta$는 joint angle의 변화량을, $J^+$는 Jacobian Matrix의 pseudo-inverse를, $x_d, x$는 목표 위치와 방향과 현재의 위치와 방향을 의미한다.
